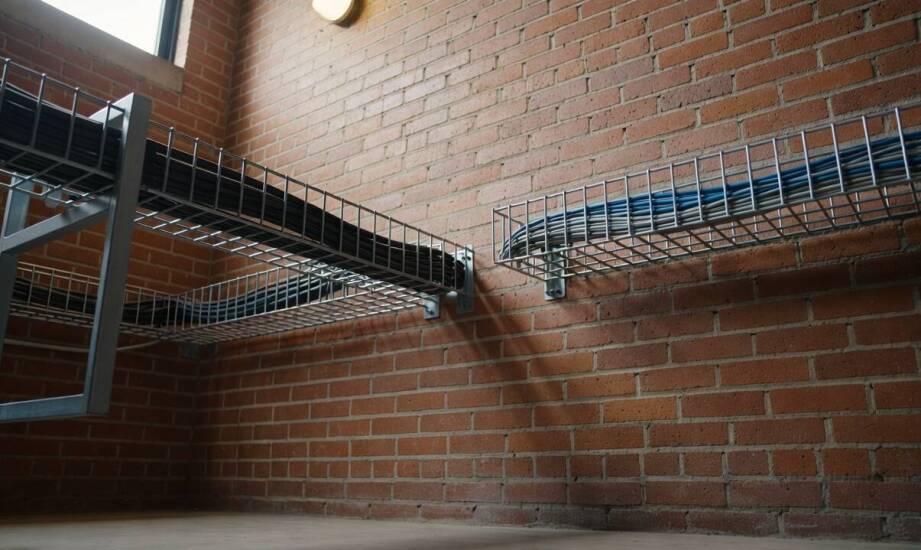

Dlaczego przewody zasilające i sygnałowe trzeba rozdzielić już na etapie projektu modernizacji obiektu

Podczas modernizacji obiektu stare instalacje elektryczne często współistnieją z nowymi urządzeniami sieciowymi. Zastana architektura rzadko jest przygotowana na przyjęcie zaawansowanych systemów teletechnicznych, a ograniczona przestrzeń w kanałach i szafkach zmusza do podejmowania precyzyjnych decyzji już na etapie planowania. W takich warunkach fizyczne oddzielenie tras przewodów zasilających od sygnałowych staje się warunkiem poprawnego działania całej infrastruktury technologicznej budynku. Zignorowanie tej zasady wprawdzie przyspiesza prace monterskie ze względu na oszczędność miejsca, ale prowadzi do trudnych do zdiagnozowania problemów eksploatacyjnych po uruchomieniu sprzętu. Rosnąca liczba urządzeń domowych i biurowych podłączonych do sieci potęguje to zjawisko, czyniąc separację przewodów jednym z najważniejszych wyzwań projektowych.

Skąd biorą się zakłócenia w kablach sygnałowych?

Przewody zasilające podłączone do urządzeń o dużej mocy emitują zmienne pole elektromagnetyczne. Zjawisko to nasila się szczególnie w pobliżu tras prowadzących zasilanie do klimatyzatorów, pomp ciepła czy dużych serwerów. Powstające pole przenika przez standardowe materiały izolacyjne i indukuje niepożądane napięcia w biegnących w pobliżu kablach służących do transmisji danych lub sterowania. Taka ingerencja bezpośrednio skutkuje degradacją przesyłanego sygnału oraz odczuwalnym spadkiem wydajności całej sieci informatycznej. Zachowanie minimalnej odległości 30 centymetrów między kablami transmisji danych a przewodami zasilającymi pozwala bezpiecznie wyeliminować to ryzyko w warunkach domowych i biurowych.

W praktyce wykonawczej dokładne odległości zależą od specyfikacji wykorzystanych materiałów oraz obecności dodatkowego ekranowania. Fachowcy opierają się na tabelach zalecanych odstępów branżowych, które precyzują warunki dla różnych kombinacji okablowania. Dla nieekranowanego kabla zasilającego i nieekranowanego przewodu informatycznego wymagany dystans wynosi 200 milimetrów przy zastosowaniu separatora niemetalowego. Przestrzeń tę można zmniejszyć do zaledwie 50 milimetrów, jeśli projekt uwzględnia twardy, pełny separator stalowy montowany bezpośrednio w korycie kablowym.

Czasami samo rozsunięcie wiązek przewodów nie wystarcza. Jeżeli architektura budynku wymusza krzyżowanie się tras zasilających z sygnałowymi, należy prowadzić je wyłącznie pod kątem prostym. Taki zabieg zmniejsza obszar przenikania się pól elektromagnetycznych do absolutnego minimum. Brak odpowiedniej separacji fizycznej i kątowej sprawia, że długie odcinki kabli teleinformatycznych działają jak niepożądane anteny. Odbierają one szumy z całego obiektu, kumulując błędy przesyłowe na wejściach urządzeń docelowych.

Urządzenia ujawniające błędy i planowanie nowych tras

Skutki niewłaściwego ułożenia okablowania najszybciej widać w lokalnej sieci komputerowej. Zbyt bliskie sąsiedztwo obwodów prądowych powoduje ciągłą utratę pakietów danych, co wymusza ich retransmisję i obniża rzeczywistą przepustowość połączeń Ethernet. Zjawisko to zakłóca głównie wrażliwe transmisje strumieniowe oraz połączenia wideo. Podobne komplikacje pojawiają się w nowoczesnych systemach kontroli dostępu. Użytkownicy słyszą szumy i trzaski w głośnikach domofonów, a obraz z zewnętrznych kamer traci na ostrości lub ulega okresowemu zniekształceniu.

Błędy separacji uderzają również w automatykę budynkową, która coraz częściej gości w modernizowanych obiektach. Moduły sterujące oświetleniem, mechanizmy rolet czy systemy zarządzania ogrzewaniem odbierają zaburzone komunikaty ze ściennych czujników. Niestabilna praca komponentów inteligentnego budynku wynika często ze zbyt bliskiego sąsiedztwa przewodów zasilających 230V i niskonapięciowej magistrali komunikacyjnej. W efekcie sterowniki mogą samoczynnie włączać zasilanie poszczególnych stref lub ignorować komendy wydawane przez użytkowników.

Modernizacja starego okablowania wymaga wyznaczenia całkowicie nowych, osobnych ścieżek dla zasilania i teleinformatyki jeszcze przed przystąpieniem do prac instalacyjnych. Niezwykle istotne jest zaplanowanie bezkolizyjnych punktów przejść między kondygnacjami, gdzie nagromadzenie kabli bywa największe. Projektant musi także zarezerwować miejsce na pojemną szafkę rozdzielczą teletechniczną, która zapewni instalatorom swobodny dostęp serwisowy podczas późniejszej eksploatacji. W istniejącym już budynku kolejność działań zależy od stanu starych tras i ilości miejsca dostępnego w głównych szachtach instalacyjnych. Wykonawca rzetelnie ocenia możliwości poprowadzenia nowych obwodów nad sufitami podwieszanymi lub w listwach, aby uniknąć rozległego kucia ścian nośnych.

Firma Elektro-start wykonuje instalacje elektryczne zintegrowane z sieciami IT i systemami niskoprądowymi, dopasowując układ tras kablowych do ograniczeń przestrzennych modernizowanych budynków.

Dobra integracja systemów różnego przeznaczenia opiera się na umiejętnym przewidywaniu stref okablowania, rygorystycznym zachowaniu odległości oraz pozostawieniu rezerw na wypadek przyszłej rozbudowy. Układanie wszystkich typów przewodów w jednym, ciasnym korycie instalacyjnym to powszechny błąd. Generuje on dodatkowe koszty serwisowe od razu po podłączeniu pierwszych urządzeń sieciowych. Przemyślane rozdzielenie tras fizycznych gwarantuje stabilną transmisję danych, a jednocześnie znacznie upraszcza wszelkie rutynowe prace konserwacyjne w przyszłości.
